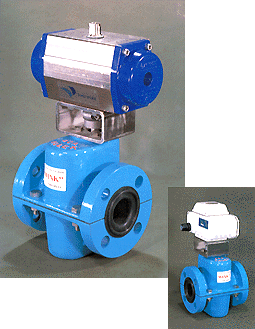

Roller Valve Ｒ－２０００ W I N K

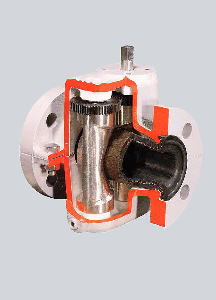

		■ 流路はストレート全開時의 流路는 Straight though型이기 때문에 固形物이나 粘性의 流体도 흐르는 것이 가능. ■ Body 上下分割型이기 때문에 簡単하게 Sleeve交換이 가능합니다. ■ Roller 腐食이 거의 없는 스텐레스 鋼을 使用하고、特殊形状이 sleeve로 無理없이 開閉합니다. ■ 配管接続部 Sleeve 端面（Seal 部)는 凸面이기 때문에 Gasket이 불필요합니다. ■ Sleeve 圧力 Sleeve（各種고무)는 、特殊繊維로 補強하고 있기 때문에、流体圧０．５ＭＰａ까지 使用 가능. ■ Sleeve의 耐久性上下로 설계된 Ｖ메숀에 의해 閉止時의 고무疲労를 最小限으로 줄여、無理없이 seal 하는 것이 가능.

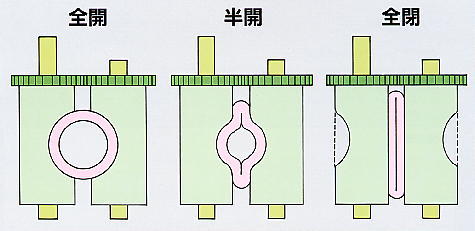

作動原理
	開閉方式의 概念을 바꾼 革新的構造。特殊한 形状의 ２本 Roller의 回転에의하여 sleeve의 開口面積を連続的으로 변화하면서 스부스한 흐름을 제어 합니다.

用　途
廃水処理装置、廃液処理装置、水質浄化装置、濾過装置、廃液剤回収装置、廃油処理装置、脱硝装置、排GAS・脱臭処理装置、上水設備、下水処理設備、汚泥処理設備、오니尿処理設備、쓰레기 処理設備、化学工業、製紙工業、食品 플랜트
標準仕様
口径	２０Ａ・２５Ａ・４０Ａ・５０Ａ・８０Ａ
接続方式	ＪＩＳ１０ＫFlange
Body Case 材質	ＦＣ２００
Sleeve 材質	ＥＰＤＭ、ＮＢＲ、ＣＲ、실리콘 고무、Fluorine rubber
最高使用圧力	０．５ＭＰａ
温度範囲	Sleeve 適応材質表을 참고 하여 주십시오.
Ｃｖ値	２０Ａ：３０、２５Ａ：６３、４０Ａ：１５５、５０Ａ：２７５、８０Ａ：６２０（上記Ｃｖ値は、配管 Size와 BOdy Size가 동일할 경우）

Sleeve 適応材質
	材質名称	素材色	識別	用途	適用温度範囲（注１）
標準	ＥＰＤＭ（Ethylene Propylene Rubber）	黒	白色	耐薬品・一般用	－４０～＋１２０℃
受注生産	ＥＰＤＭ（Ethylene Propylene Rubber）	白	없음	食品用（注２）	－４０～＋１２０℃
	ＮＢＲ　（Nitrile Rubber）	黒	青色	耐油性用	＋５～＋８０℃
	ＣＲ　（Chbroprene Rubber）	黒	緑色	耐薬品用	－５～＋９０℃
	ＳＩ　（Silicon Rubber）	赤	없음	食品・耐熱用	－４０～＋２００
	ＦＰＭ　（Fluorine Rubber）	黒	黄色	耐薬品・耐熱用	－２０～＋２００℃
（注１）適用温度範囲는実液使用을 考慮하지 않는 경우로、Sleeve를 動作되지 않은 状態의 값입니다. 流体仕様（組成、圧力、温度）이나 口径에 의해 다르므로 문의하여 주십시오. （注２）食品用은、厚生省告示第４３４号의 規格試験品입니다.
